故障电弧监控主机ZL-AFD

产品分类:故障电弧

浙江省乐清市柳市镇新光工业区 0577-6279 8889 1836420255@qq.com

技术参数


■ 型号规格: ZG-AFD

■ 输入电源: AC220V士15% 50Hz

■ 输入功率: 45W

■ 通信方式: RS485 总线

■ 电源线: NH-RVS-2x2.5mm2

■ 通信总线: RWP2x1.0mm2

■ 通信距离:可靠通信1200m,超过1200m可通过区域分机延长及扩展传感器容   量

■ 供电距离: <500m, 超过500m可通过区域分机延长

■ 输出接口: 1路RS485接口,连接线<1000m ,(可延长)

                   1路控制输出,输出为连接无源常开点

■ 报警功能:声、光报警,显示报警地址和故障类型

■ 密码功能:设有操作级别,适用于不同级别作业人员分级操作

   显示功能:全中文LCD图形显示及LED指示

■ 打印功能:微型热敏打印机,汉字打印(可选)

■ 存储报警记录: >5000条

■ 外形尺寸:400*500*140mm

功能特点


■ 符合国标GB14287.4-2011《电气火灾监控系统第4部分:故障电弧探测器》   的要求

■ 与上位机、区域分机、传感器等配接,灵活构建大容量故障电弧监控系统

■ 系统采用开放式的运行模式,系统内自行管理,对外单向传送信息

■ 采用分布供电方式,探测器自身供电,有效的保证系统的稳定性、安全性

■ 输出回路可通过区域分机灵活扩展,适应现代建筑复杂多变的要求

■ 实时监测所有被检测的回路电流电压和电弧状态及故障信息,并将工作状    态和报警信息传输给显示装置

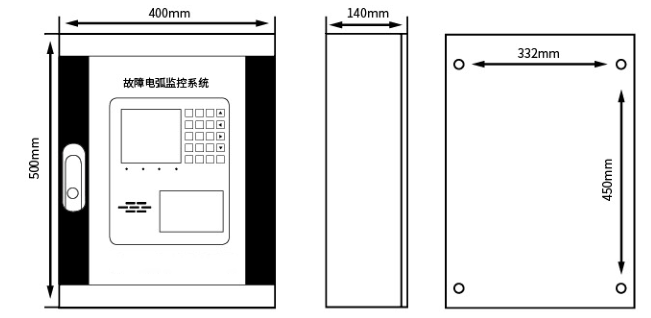

外形尺寸图
