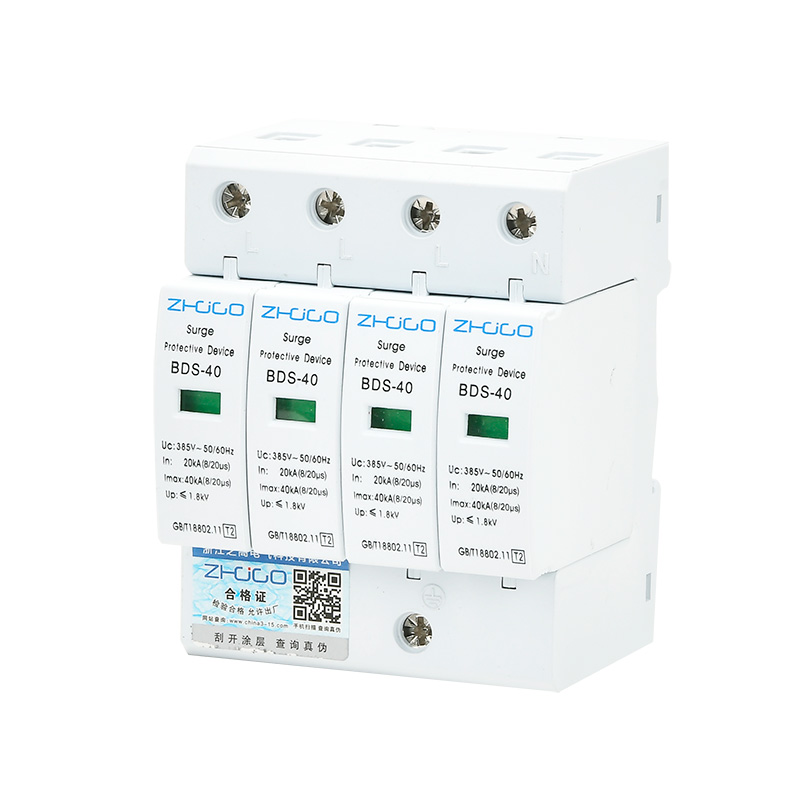

产品概述
BDS系列电涌保护器(以下简称SPD)适用于设备末端保护、终端配电箱及内部信息前端,低压交流配电系统的IT、TT、TN-C、TN-S、TN-C- S等供电系统,对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643- 1标准的等II级电涌保护器D类电涌保护器。
SPD具有共模(MC )和差模(MD)保护方式。
SPD符合GB18802.1/IEC61643 -1.
产品安装
安装在LPZ1或LPZ 2区与LPZ3区交界处,采用35mm的标准导轨安装，连接铜质多股导线为2.5-16mm²
BDS每极必须设置保护一使用熔断器或小型断路器。
适用于住户配电箱、计算机设备、信息设备、电子设备及控制设备前或最近的插座箱内。
工作原理
SPD为一端口，防触电保护，户内式固定安装,电压限制型。
SPD内置脱离器。当SPD因过热、 击穿失效时 , 脱离器能自动的将其从电网上脱离，同时给出指示信号, 正常工作时可视窗口显示绿色失效脱离后显红色。

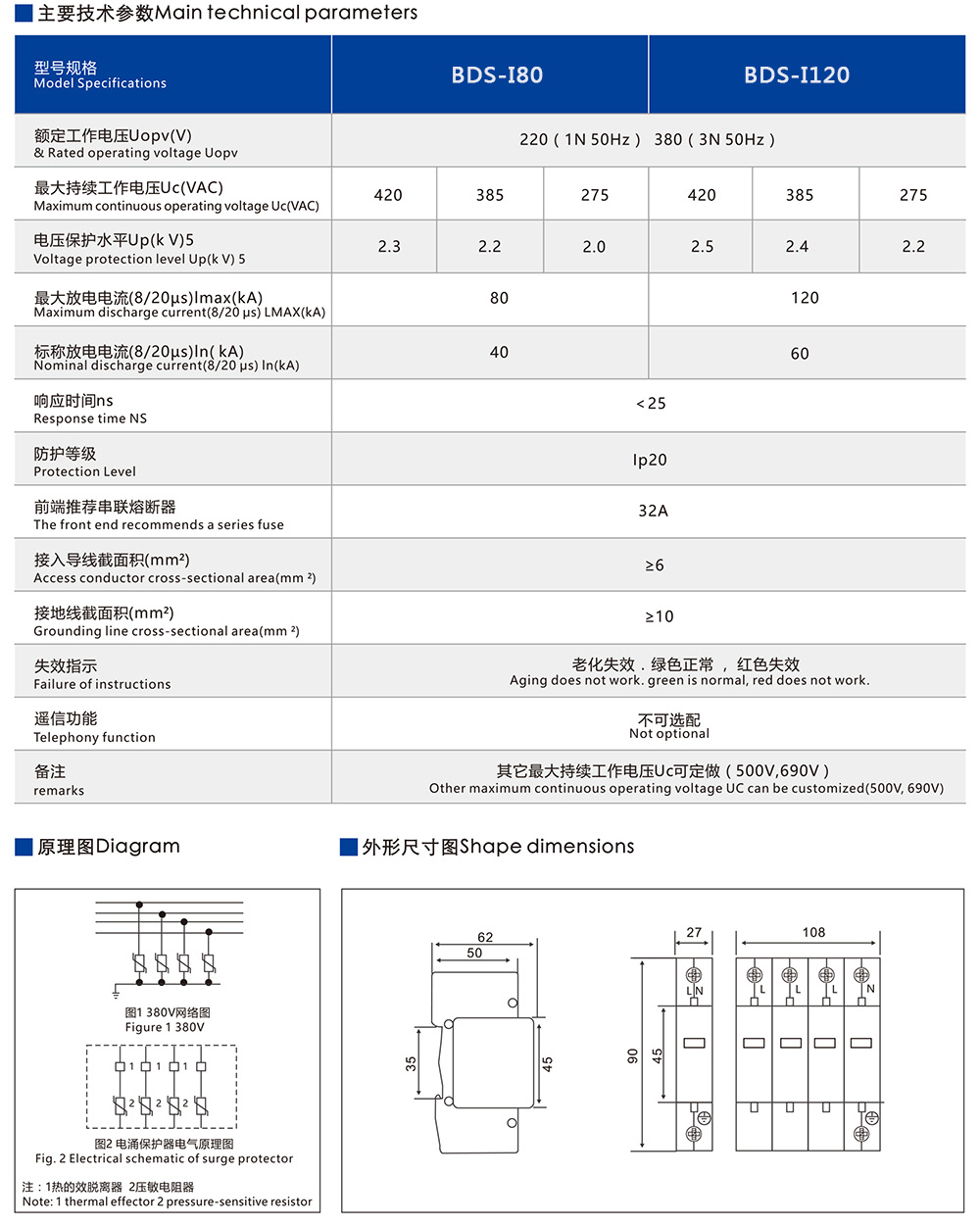

技术参数
